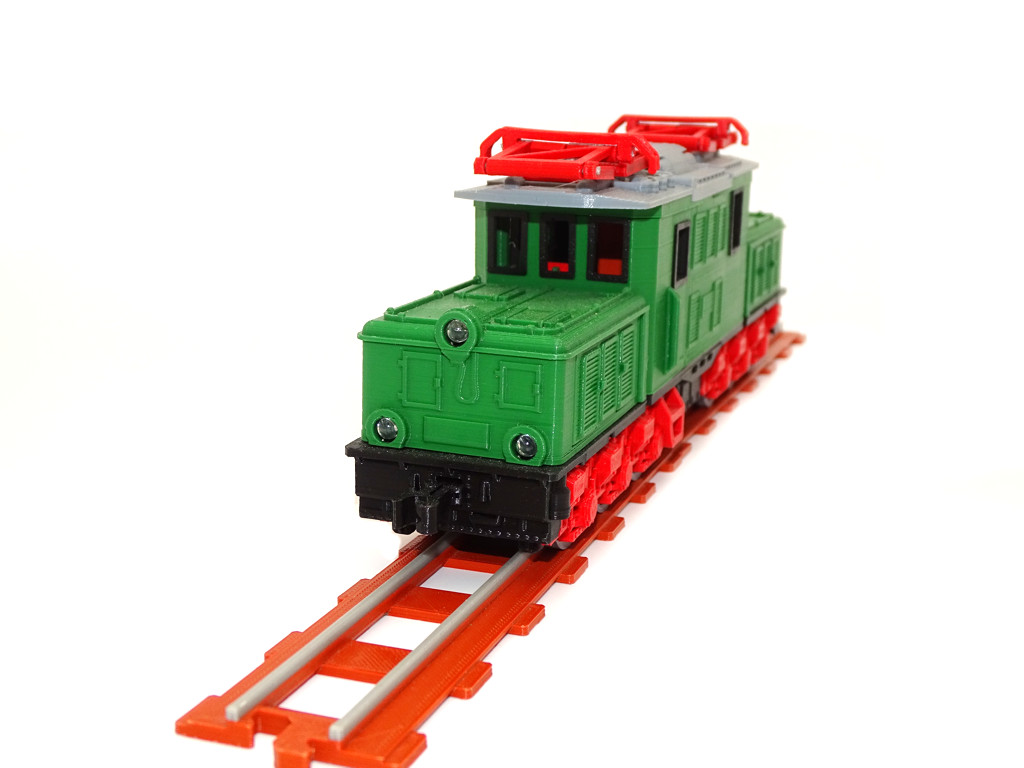

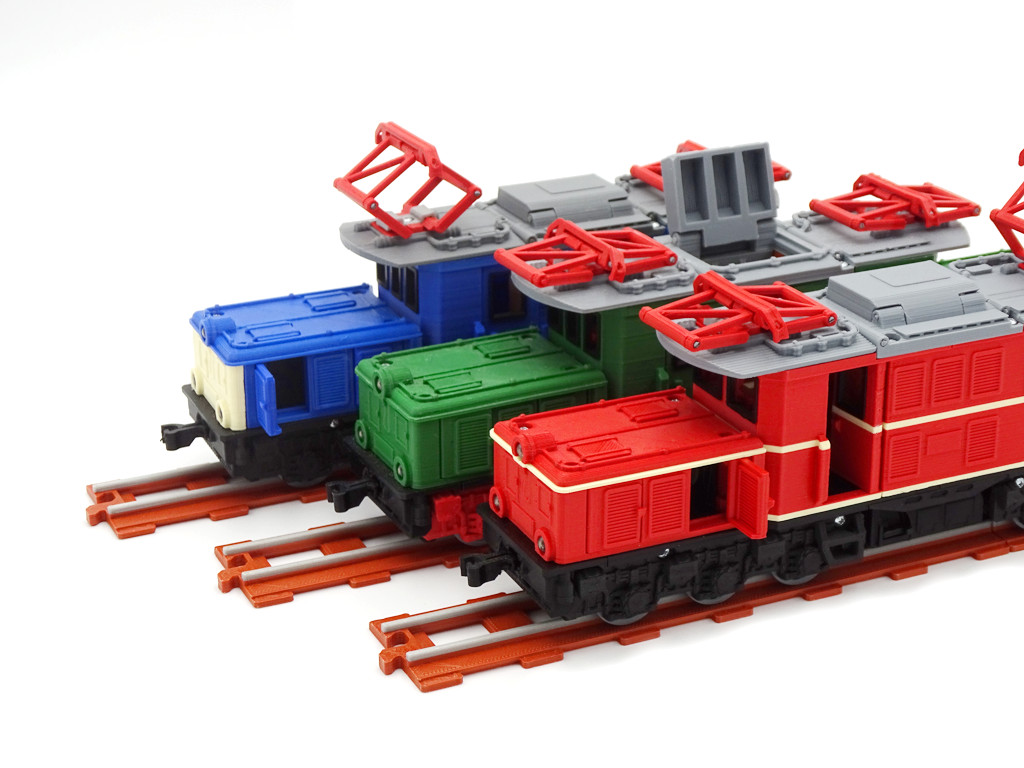

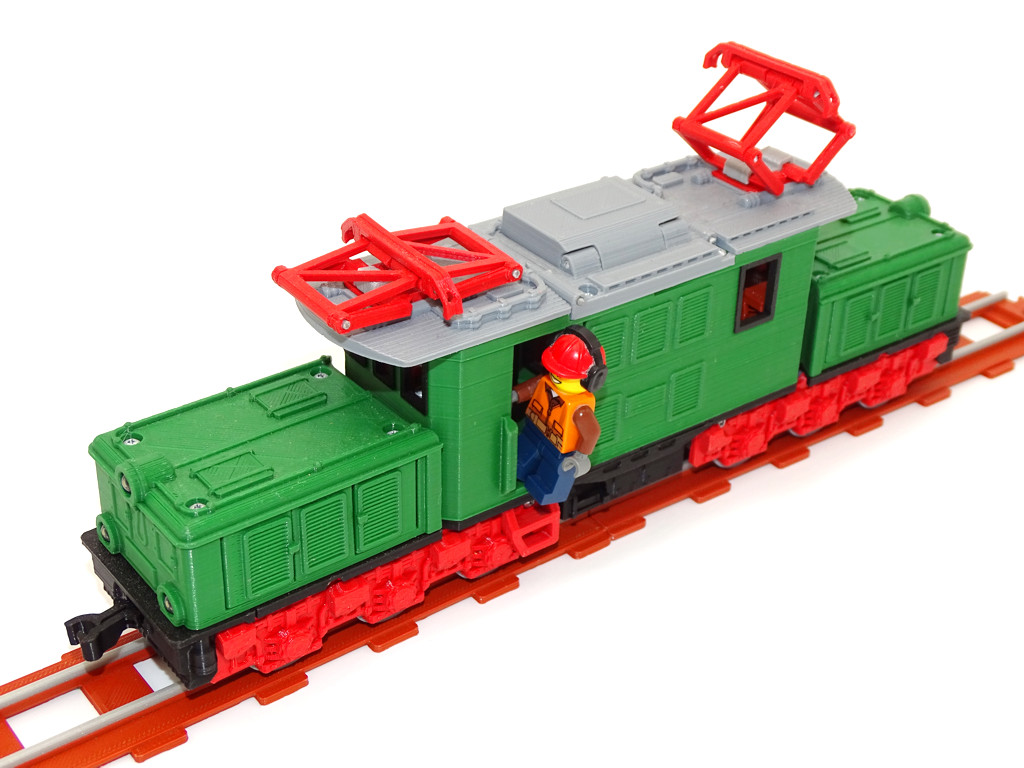

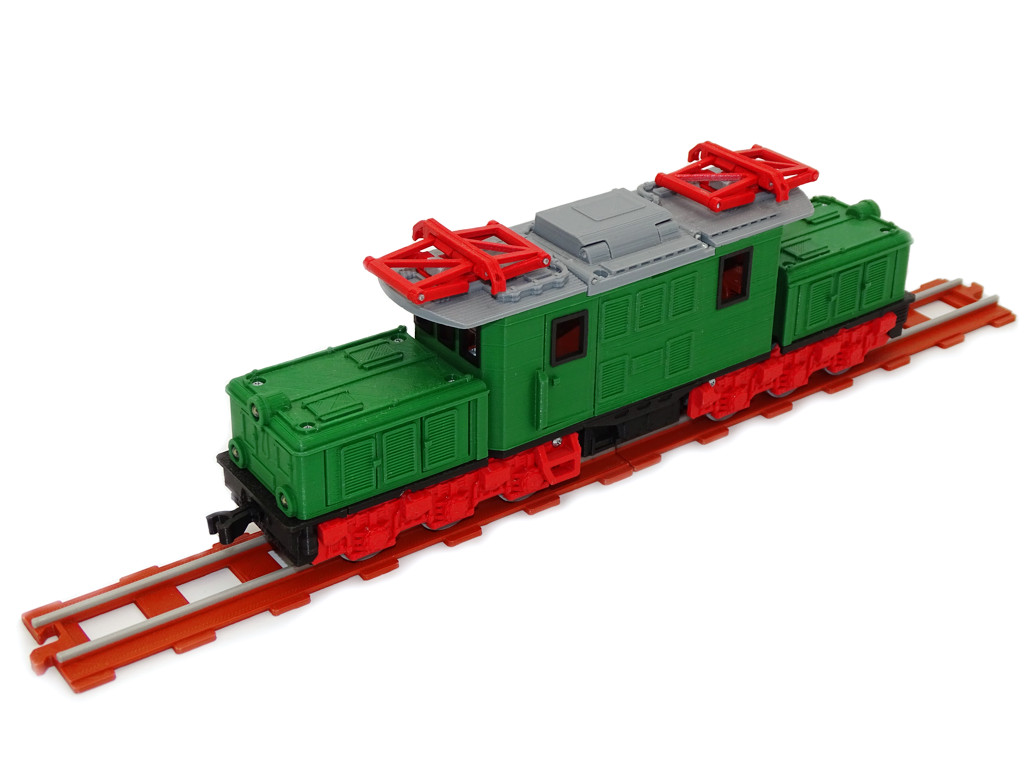

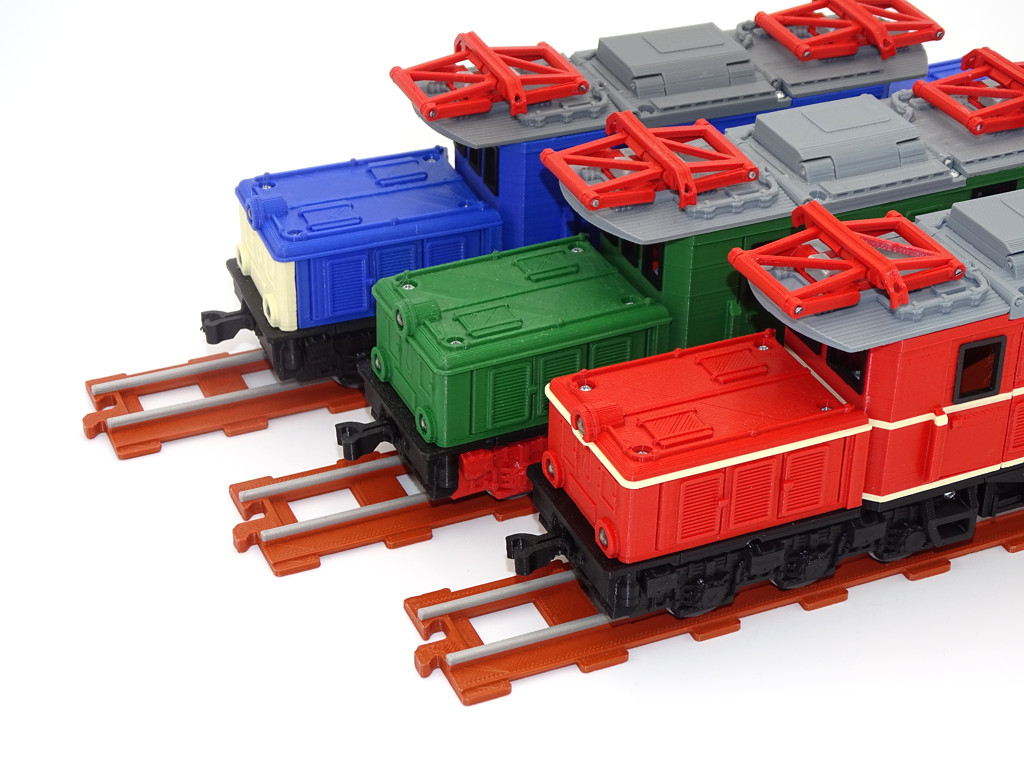

Ciężka lokomotywa krokodyl - Instrukcja

Potrzebne części i materiały (możesz użyć innych pasujących)

• 70 sztuk wkrętów M2.2x6.5 (DIN7981),
• kilka krótkich kawałków filamentu 1.75 mm na zawiasy,
• klej cyjanoakrylowy (nie jest niezbędny ale może być potrzebny do przyklejenia kół do osi).

Części dodatkowe

• lokomotywa jest przygotowana do samodzielnego montażu kompletu świateł (6*biała LED 5 mm), białe diody led możesz także zastosować jako imitację reflektorów (nawet jeśli nie zamierzasz ich podłączać do zasilania),
• szafa elektryczna jest dostosowana do montażu trzech przełączników PCB 7*7 mm ON/OFF, baterie można umieścić w nosach lokomotywy.

Drukowanie 3D

• Zalecamy użycie filamentów PLA, dyszy 0.4 mm i wysokości warstwy 0.2 mm, ale możesz przetestować także inne ustawienia.
• Wszystkie elementy są umieszczone w pozycjach gotowych do druku, nie musisz ich obracać w swoim slicerze.
• Elementy są łatwe w druku i nie wymagają używania podpór, brimów i raftów (jedyny wyjątek stanowią osie kół, które drukuje się pionowo, i dla nich zalecamy użycie niewielkiego brima).
• Model jest zaprojektowany i zoptymalizowany do druku ze 100% wypełnieniem. Zalecamy użycie 100% wypełnienia we wszystkich elementach, ponieważ oszczędności wynikające ze zmniejszenia wypełnienia są pomijalne.

Montaż części

• Jeśli nie chcesz używać diod LED możesz zamiast nich wykorzystać element TAY01-lamp.stl.
• Zaprojektowaliśmy specjalne narzędzie do montażu kół i osi, możesz je wydrukować i użyć go aby ułatwić sobie pracę.
• Rozmiary kół i osi zostały dobrane tak, aby pasowały do siebie. Jeśli jednak Twoja drukarka wydrukuje je ze zbyt dużym luzem, spróbuj podkleić koła klejem. Końcówki osi możesz także bardzo delikatnie sfazować za pomocą zwykłej temperówki. Jeśli oś będzie za gruba, możesz delikatnie przeszlifować otwór w kole pilnikiem lub bardzo nieznacznie zmienić skalę poziomą w slicerze, pozostawiając skalę pionową na poziomie 1:1.
• Dopilnuj, aby przeciwległe koła były obrócone o 90 stopni (na osiach jest mały znacznik, który Ci w tym pomoże). To bardzo ważne, ponieważ jeśli kąt na którejkolwiek z osi będzie inny koła będą się zakleszczać.
• Staraj się nie dokręcać mocno wiązarów coupling-rod.stl. Powinny mieć swobodę i łatwo się kręcić. Jeśli wiązary będą zbyt ciasne możesz w nich delikatnie powiększyć otwory.

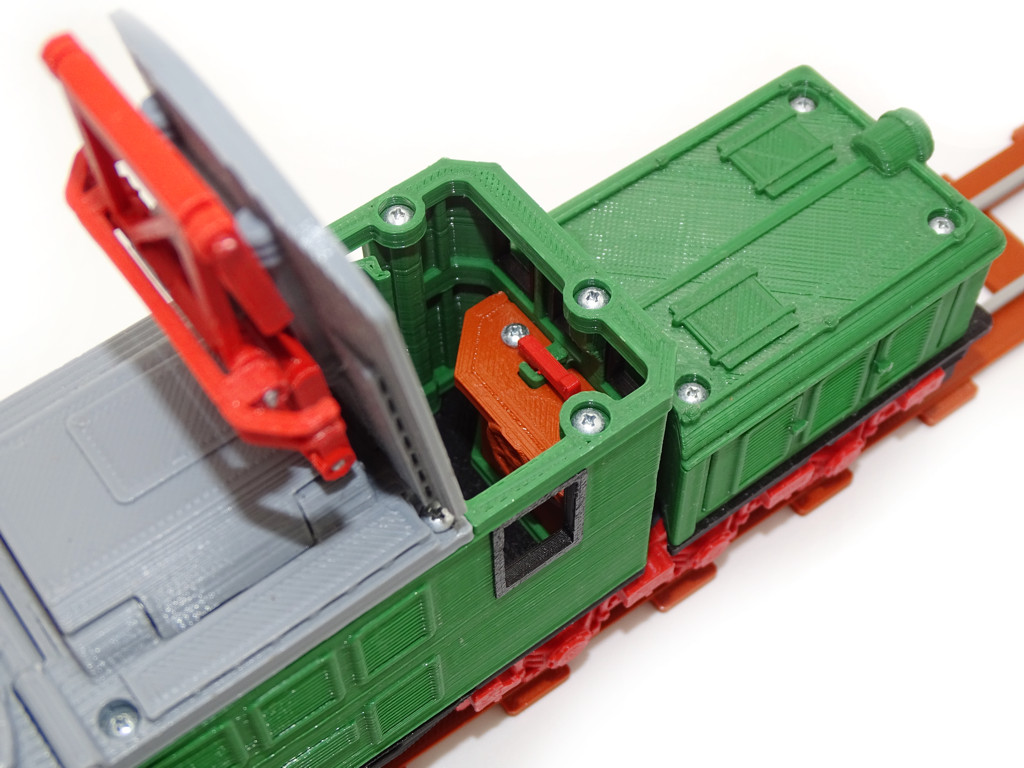

• Przed montażem kabiny sprawdź, czy dźwignia hamulca obraca się swobodnie.
• Użyj kawałków filamentu 1.75 mm do przymocowania drzwi i dachu.
• Pliki pantografów znajdują się w osobnym folderze pantograph-type1. Zobacz film z instrukcją budowy pantografu.

Eksploatacja

• Wymienne części: Model składa się z wielu oddzielnych części. Jeśli któryś element zostanie uszkodzony, nie trzeba drukować całego modelu ponownie. Sprawdź w instrukcji nazwę uszkodzonej części, a następnie wydrukuj tylko ten element i wymień go w modelu.
• Wskazówka dotycząca konserwacji: Lokomotywy i wagony Printed Toys są przeznaczone do ręcznej zabawy. Niewielka ilość smaru teflonowego (PTFE) na osiach może zmniejszyć tarcie i zapewnić płynniejszą jazdę. Smarowanie można wykonać bezpośrednio po wydruku, a w razie potrzeby powtórzyć je po dłuższym użytkowaniu. Okresowa konserwacja to również okazja, by wzbogacić zabawę o czynności znane z obsługi prawdziwych pojazdów.

Kompatybilność ze starszymi wersjami

• 30 lipca 2025 r., w związku z uruchomieniem zunifikowanego katalogu plików, zmienione zostały nazwy plików. Zaktualizowano również archiwa, filmy oraz instrukcje budowy. Modele pozostały bez zmian — zmiana dotyczyła jedynie nazw plików. W przypadku korzystania ze starszych archiwów należy skorzystać z wcześniejszego filmu instruktażowego.
• 26 czerwca 2022 r., w związku z dostosowaniem pociągów do jazdy po torach, nastąpiła zmiana sposobu montowania sprzęgów. Jeśli posiadasz modele pobrane przed tą datą, możesz wydrukować i zamontować w starszych wagonach nową wersję plików TAQ01-coupler-auto.stl oraz TAQ01C-coupler-cotter.stl (dostępne m.in. w darmowym modelu lokomotywy). Można także odwrócić do góry nogami wszystkie sprzęgi w starszych wagonach, ale jest to rozwiązanie niezalecane — pociągi jadące po torach nie będą się dobrze wpisywać w zakręty.

Instrukcja w wersji filmowej

Kliknij żeby zobaczyć instrukcję na Youtube.
Włącz napisy pod filmem (jeśli są dostępne) aby zobaczyć nazwy części. Nie używaj automatycznego tłumaczenia YouTube.
Możesz zapauzować film i przeskakiwać pomiędzy klatkami za pomocą klawiszy "<" i ">".

Licencja

Ten model jest darmowy.

Po ściągnięciu plików możesz:

• drukować nieograniczoną liczbę modeli,
• modyfikować pliki i je drukować,
• drukować modele i dawać je w prezencie,
• używać modeli do darmowej edukacji.

Nie możesz:

• wykorzystywać modeli do zarabiania pieniędzy,
• sprzedawać wydrukowanych modeli,
• sprzedawać żadnych plików stl (oryginalnych i modyfikowanych),
• publikować i rozpowszechniać plików stl.
