Duża lokomotywa parowa

pliki stl do druku na drukarce 3D

pliki .stl: 66 , części do wydrukowania: 75

Duża lokomotywa parowa do druku 3D

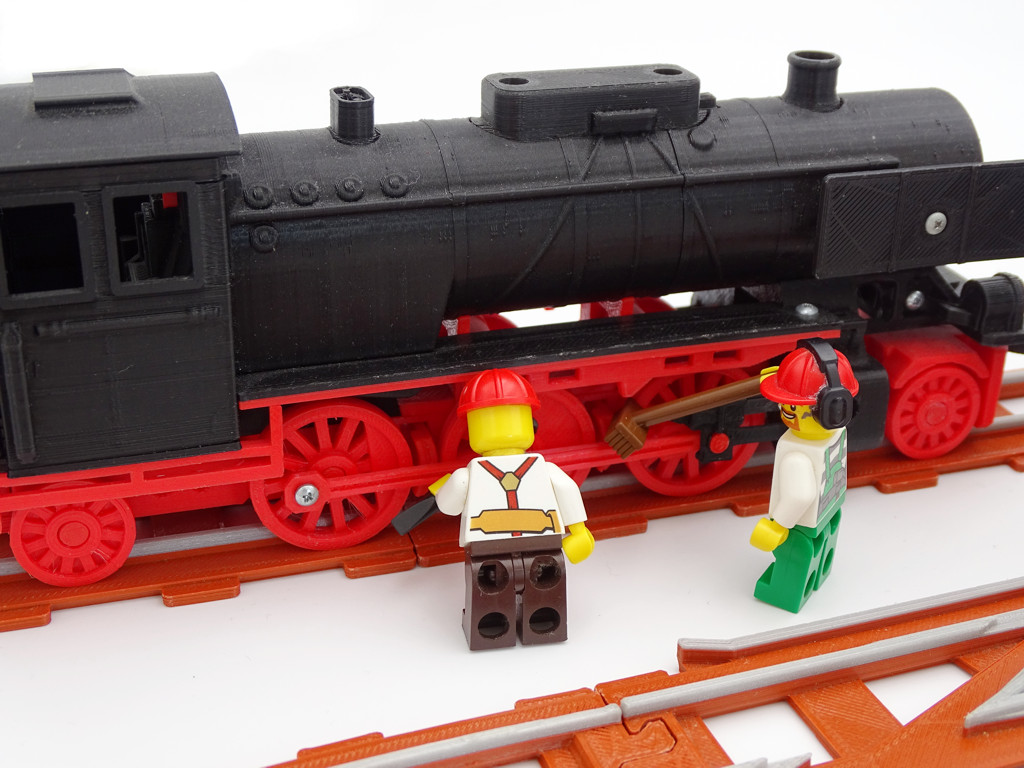

Model dużej lokomotywy parowej z działającymi hamulcami. Zabawka pasuje do ludzików z klocków oraz naszych pociągów i statków.
Nadaje się do druku na minidrukarkach 3D
(wymagane pole robocze 80*80*75mm).
Łatwy do druku - nie potrzebuje supportów, brimów i raftów.

Kliknij i ściągnij za darmo:
Duża lokomotywa parowa!

Ściągnij ZA DARMO!

O tym modelu

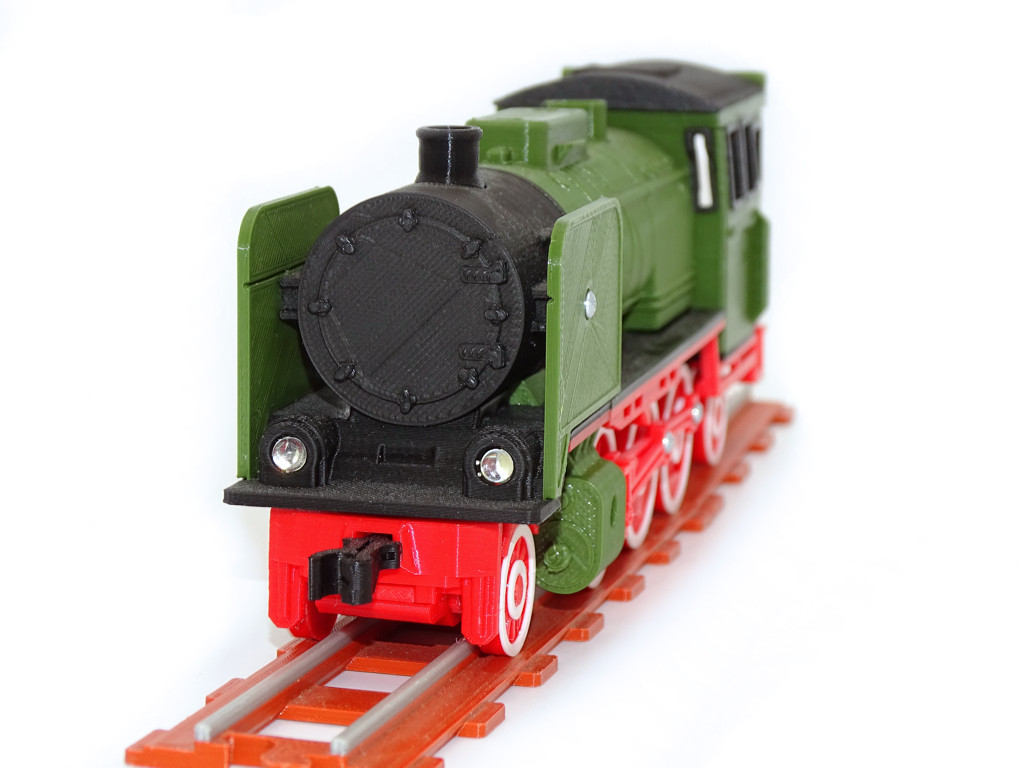

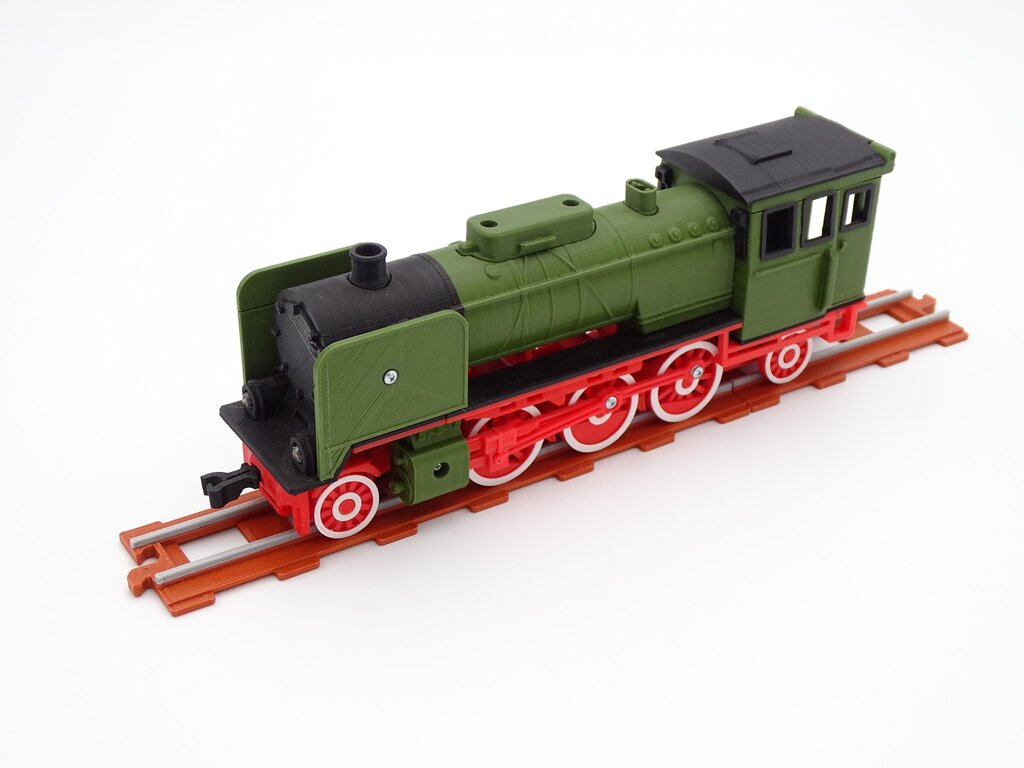

Duży, 21-centymetrowy model lokomotywy parowej o układzie osi 1C1 (2-6-2). Zabawka składa się z około 75 wydrukowanych w 3D części (w zależności od wybranego wariantu budowy). Razem z tendrem osiąga długość ok. 36 cm.

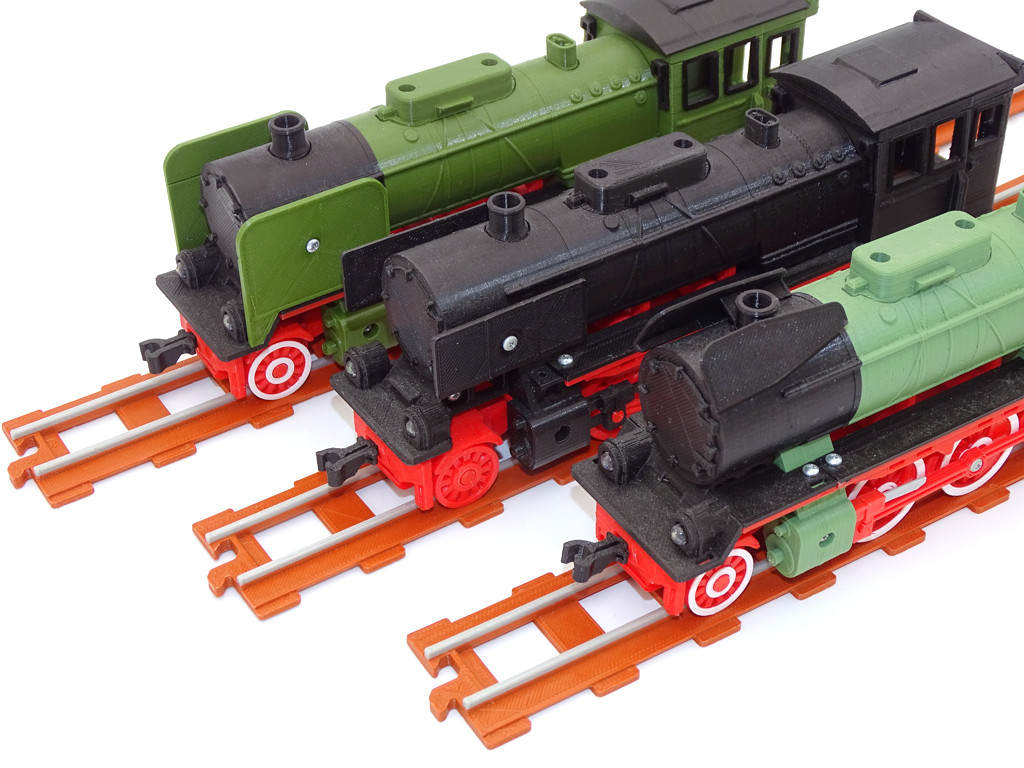

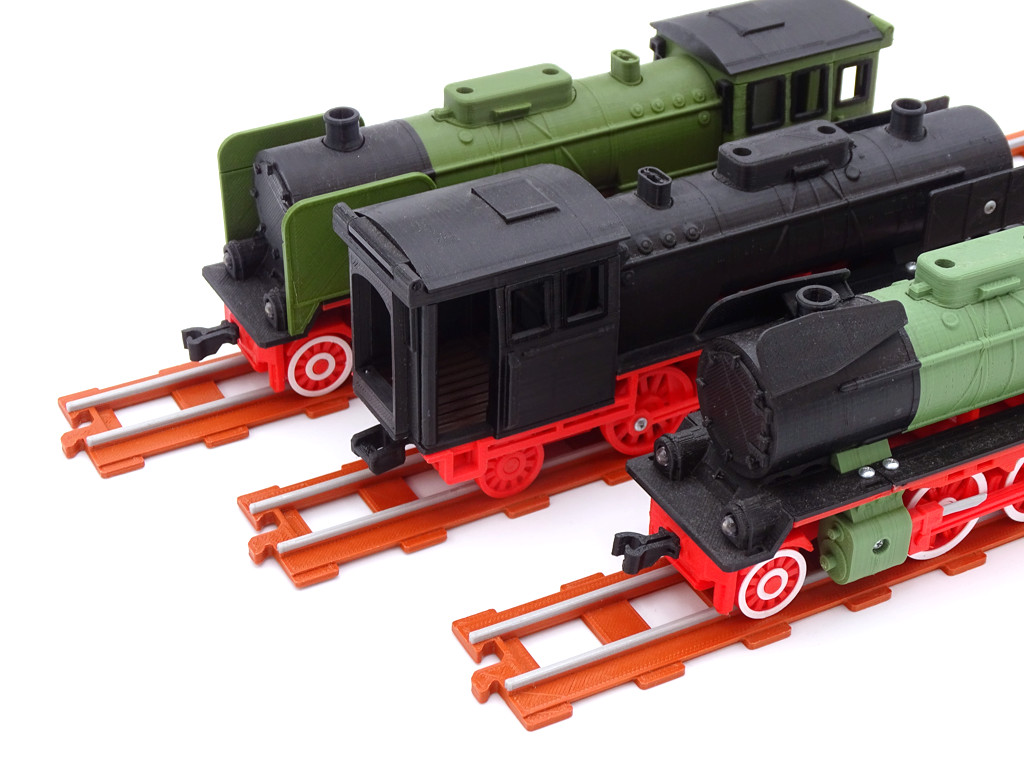

Parowóz wzorowany jest na późniejszych konstrukcjach niemieckich i środkowoeuropejskich, model można zbudować w kilku wariantach różniących się odchylaczami dymu oraz przednim pomostem. Uniwersalny kształt zabawki przypomina zarówno konstrukcje towarowe, jak i osobowe. Podczas zabawy można go wykorzystać do ciągnięcia dowolnego typu pociągów.

Parowóz wymaga użycia tendra, który został opublikowany jako osobny model. Do tego modelu pasują następujące tendry:


Kliknij żeby zobaczyć instrukcję na Youtube.
Włącz napisy pod filmem (jeśli są dostępne) aby zobaczyć nazwy części. Nie używaj automatycznego tłumaczenia YouTube.
Możesz zapauzować film i przeskakiwać pomiędzy klatkami za pomocą klawiszy "<" i ">".


Duża lokomotywa parowa - Instrukcja

Potrzebne części i materiały (możesz użyć innych pasujących)
  • 51 lub 53 sztuki wkrętów M2.2x6.5 (DIN7981),
  • kilka krótkich kawałków filamentu 1.75 mm na zawiasy.
Części i materiały dodatkowe
  • klej cyjanoakrylowy (jeśli byłaby potrzeba przyklejenia kół do osi),
  • lokomotywa jest przygotowana do samodzielnego montażu kompletu świateł (2*biała LED 5 mm), białe diody led możesz także zastosować jako imitację reflektorów (nawet jeśli nie zamierzasz ich podłączać do zasilania).
Drukowanie 3D
  • Zalecamy użycie dyszy o średnicy 0,4 mm i wysokości warstwy 0,2 mm, ale możesz przetestować także inne ustawienia. Jeśli drukujesz wspólnie z dzieckiem i nie posiadasz filtrów w drukarce, warto rozważyć filament PLA, ze względu na jego stosunkowo niską emisję szkodliwych substancji.
  • Wszystkie elementy są ustawione w pozycjach gotowych do druku, nie musisz ich obracać w swoim slicerze. Orientacja elementów jest dobrana w taki sposób, aby miały największą wytrzymałość - nie zmieniaj jej bez uzasadnionej potrzeby. Orientacja elementów jest dobrana w taki sposób, aby miały największą wytrzymałość - nie zmieniaj jej bez uzasadnionej potrzeby.
  • Elementy są łatwe w druku i nie wymagają używania podpór, brimów i raftów (jedyny wyjątek stanowią osie kół, które drukuje się pionowo, i dla nich zalecamy użycie niewielkiego brima).
  • Elementy są zaprojektowane do druku ze 100% wypełnieniem, co zapewnia odpowiednią wytrzymałość i ułatwia drukowanie. Konstrukcja ogranicza ilość masywnych fragmentów dzięki zastosowaniu pustych przestrzeni i wycięć tam, gdzie jest to zasadne bez utraty wytrzymałości.
Montaż części
  • Jeśli nie chcesz używać diod LED możesz zamiast nich wykorzystać element TAY01-lamp.stl.
  • Zaprojektowaliśmy specjalne narzędzie do montażu kół i osi, możesz je wydrukować i użyć go aby ułatwić sobie pracę.
  • Rozmiary kół i osi zostały dobrane tak, aby pasowały do siebie. Jeśli jednak Twoja drukarka wydrukuje je ze zbyt dużym luzem, spróbuj podkleić koła klejem. Końcówki osi możesz także bardzo delikatnie sfazować za pomocą zwykłej temperówki. Jeśli oś będzie za gruba, możesz delikatnie przeszlifować otwór w kole pilnikiem lub bardzo nieznacznie zmienić skalę poziomą w slicerze, pozostawiając skalę pionową na poziomie 1:1.
  • Dopilnuj, aby przeciwległe koła były obrócone o 90 stopni (na osiach jest mały znacznik, który Ci w tym pomoże). To bardzo ważne, ponieważ jeśli kąt na którejkolwiek z osi będzie inny koła będą się zakleszczać.
  • Staraj się nie dokręcać mocno wiązarów TLW07R-couplng-rod.stl, TLW07RM-main-rod.stl. Powinny mieć swobodę i łatwo się kręcić. Jeśli wiązary będą zbyt ciasne możesz w nich delikatnie powiększyć otwory.

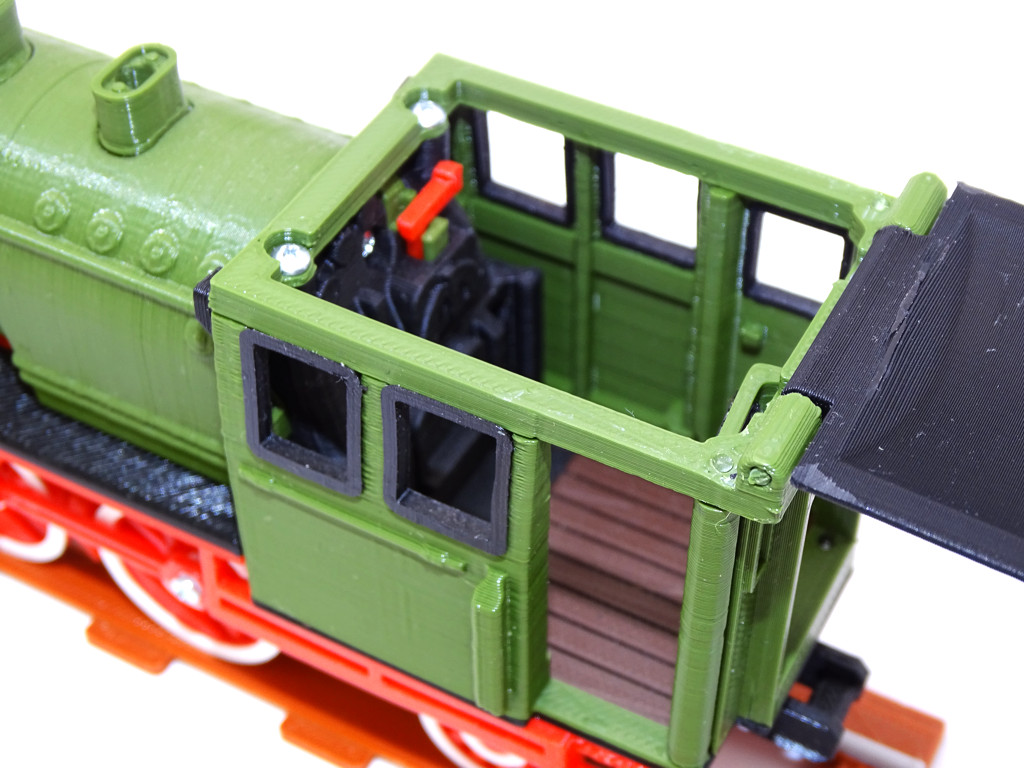

  • Przed montażem kabiny sprawdź, czy dźwignia hamulca obraca się swobodnie.
  • Użyj kawałków filamentu 1.75 mm do przymocowania drzwi i dachu.
Eksploatacja
  • Wymienne części: Model składa się z wielu oddzielnych części. Jeśli któryś element zostanie uszkodzony, nie trzeba drukować całego modelu ponownie. Sprawdź w instrukcji nazwę uszkodzonej części, a następnie wydrukuj tylko ten element i wymień go w modelu.
  • Wskazówka dotycząca konserwacji: Lokomotywy i wagony Printed Toys są przeznaczone do ręcznej zabawy. Niewielka ilość smaru teflonowego (PTFE) na osiach może zmniejszyć tarcie i zapewnić płynniejszą jazdę. Smarowanie można wykonać bezpośrednio po wydruku, a w razie potrzeby powtórzyć je po dłuższym użytkowaniu. Okresowa konserwacja to również okazja, by wzbogacić zabawę o czynności znane z obsługi prawdziwych pojazdów.
Kompatybilność ze starszymi wersjami
  • 26 czerwca 2022 r. w związku z dostosowaniem pociągów do jazdy po torach nastąpiła zmiana sposobu montowania sprzęgów. Jeśli posiadasz modele pobrane przed tą datą, zalecamy wydrukowanie i zamontowanie w starszych wagonach nowej wersji plików sprzęgów (są dostępne m.in. w darmowych modelach lokomotyw). Jeśli nie używasz torów nie musisz drukować nowych części - wystarczy odwrócić do góry nogami wszystkie sprzęgi w starszych wagonach.

Instrukcja w wersji filmowej

Kliknij żeby zobaczyć instrukcję na Youtube.
Włącz napisy pod filmem (jeśli są dostępne) aby zobaczyć nazwy części. Nie używaj automatycznego tłumaczenia YouTube.
Możesz zapauzować film i przeskakiwać pomiędzy klatkami za pomocą klawiszy "<" i ">".

Licencja

Ten model jest darmowy.

Po ściągnięciu plików możesz:
  • drukować nieograniczoną liczbę modeli,
  • modyfikować pliki i je drukować,
  • drukować modele i dawać je w prezencie,
  • używać modeli do darmowej edukacji.
Nie możesz:
  • wykorzystywać modeli do zarabiania pieniędzy,
  • sprzedawać wydrukowanych modeli,
  • sprzedawać żadnych plików stl (oryginalnych i modyfikowanych),
  • publikować i rozpowszechniać plików stl.
